水廠計算機監控系統
從總體上講，本站點由一個SIEMENS SIMATIC S7-300 PLC組成的分布式控制系統和一個上位機工作站組成。本站點內數據采用總線傳輸模式，其總線傳送頻率為1.5Mbps，上位機與下位機之間采用MPI/DP通訊，下位機之間采用PROFIBUS通訊協議。從系統硬件結構上看，本系統的穩定性和可靠性都比較高；從軟件設計上來講，本系統也充分考慮了操作的方便性和靈活性。

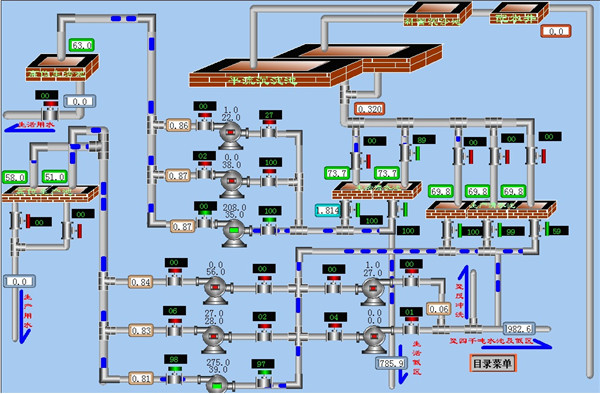

為了便于系統管理，本系統還可對控制參數進行設定，對顯示的重要數據進行歷史記錄。能進行上下限設定的參數有：電機報警和停機的溫度值、集水井水位的高低報警值、排污井液位的上下限設定值、集水井污泥界面的設定值。對于歷史數據，本系統是以報表的形式進行記錄的。也就是在系統運行過程中，系統將每天產生2個歷史數據表格，每月產生一個高壓電機跳閘事件表格。
